ピッキング・フィーダ

ピッキング・フィーダ PPF-15~80

特長
ホッパをつけた場合


 ピッキング・ロボット用フィーダです。標準のボウル・フィーダで個々のワークを整列するのではなく、 画像処理とロボットによるハンドリングを目的に開発したものです。画像円板部(φP)でワークを分離し、ピッキングを行います。



 モータ駆動の「MOTRON」による非線形振動ですので低騒音・安定供給で、貯蔵・搬送・反転・循環・分離などの部品のピッキングに必要な機能を有します。

 ユーザでのプログラム変更により多品種部品の供給をハードの変更なしで可能にし、 個々の部品に対するパーツ・フィーダの外部制作の費用と納期が不要になります。


用途

  • 2種以上の部品を混入しての供給も可能。
  • 振動フィーダでは供給不能な部品の供給に。

動画

寸法

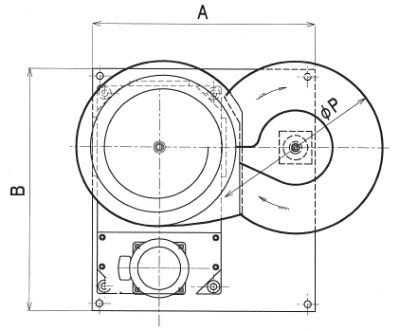

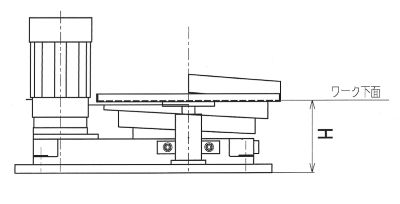

ピッキング・フィーダ PPF-10~80_図面 ピッキング・フィーダ  PPF-10~80_図面
A B H P
PPF-15 270 297 73 210
PPF-20 360 396 97 280
PPF-25 450 495 121 350
PPF-30 540 594 145 420
PPF-35 630 693 169 490
PPF-40 720 792 194 560
PPF-45 810 891 218 630
PPF-50 900 990 245 700
PPF-60 1080 1188 290 840
PPF-70 1260 1386 339 980
PPF-80 1440 1584 387 1120

ワーク最大幅 W(mm) ピッキング・フィーダ  PPF-10~80_図面
PPF-15 14
PPF-20 21
PPF-25 25
PPF-30 28
PPF-35 32
PPF-40 39
PPF-45 43
PPF-50 50
PPF-60 57
PPF-70 64
PPF-80 86
