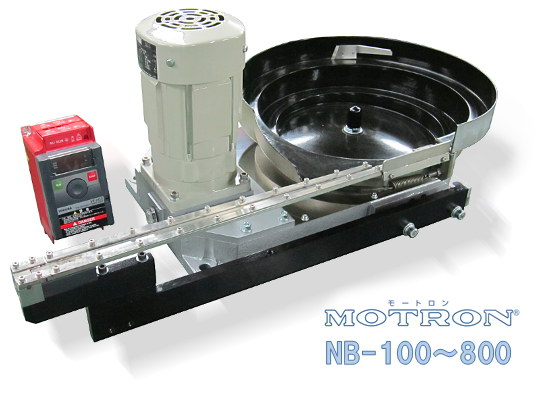

ボウル・フィーダ　NB-100～800

ボウル・フィーダ　NB100～800

特長

　モータ駆動による全く上下振動のない水平非線形振動で、自動組立機に最適な部品供給装置です。
　シンプルなツーリングで確実な部品の方向整列および全長にわたり均一な部品の輸送を行う直進トラフと、ボウルを一体としたもので一個のモータで駆動します。ＭＯＴＲＯＮは、バネ調整などが全く不要な純機械的振動フィーダです。

用途
  • フレキシブルなシステムです。
  • コンパクトなシステムです。
  • 自動組立機に最適なシステムです。
  • 稼働率の高い部品供給システムです。
  • 低騒音で部品にキズを付けない部品供給システムです。
  • メンテナンスが容易なシステムです。
  • 薄物部品に最適なシステムです。
ボウルフィーダの旋回方向と形式
Ｌ　反時計方向
L・Uボウル・フィーダ　NB100～800_旋回方向 L・Tボウル・フィーダ　NB100～800_旋回方向 L・Sボウル・フィーダ　NB100～800_旋回方向
Ｒ　時計方向
R・Uボウル・フィーダ　NB100～800_旋回方向 R・Tボウル・フィーダ　NB100～800_旋回方向 R・Sボウル・フィーダ　NB100～800_旋回方向

動画

段付ボウル（SUS304）寸法

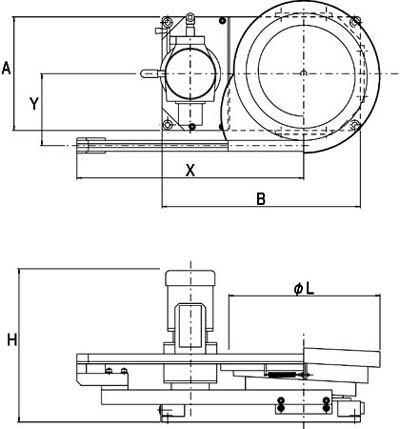

ボウル・フィーダ　NB100～800_段付きボウル_図面

小型 Ａ Ｂ Ｘ Ｙ Ｚ Ｈ φＬ
NB-100 100 180 250 57 62 76 120
NB-125 125 225 300 85 75 80 180
NB-150 150 275 350 95 90 88 200
NB-200 200 350 400 145 120 108 300
NB-100～200は、ＤＣブラシレスモータ・ユニット（オリエンタルモータ）

標準 Ａ Ｂ Ｘ Ｙ Ｚ Ｈ φＬ
NB-250 250 425 500 170 135 279 350
NB-300 300 525 600 190 160 304 400
NB-350 350 600 700 240 190 380 500
NB-400 400 675 800 265 200 390 550
NB-450 450 725 900 285 220 454 600
NB-500 500 800 1000 335 270 466 700
NB-600 600 950 1100 385 320 522 800
NB-700 700 1150 1200 480 365 565 1000
NB-800 800 1350 1300 575 425 580 1200
NB-250～800は、トラクションローラ減速機付モータ（住友重機械工業）。

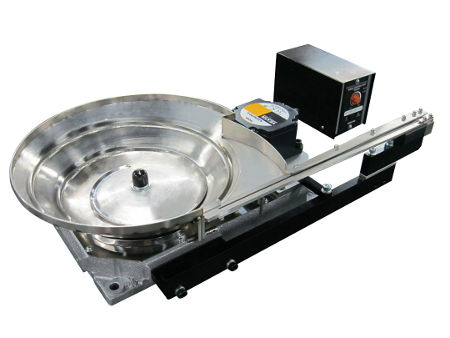

薄物用　皿ボウル（SUS304）

薄物に最適な皿ボウル。NB-100～400までに対応しております。

ボウル・フィーダ　NB100～800

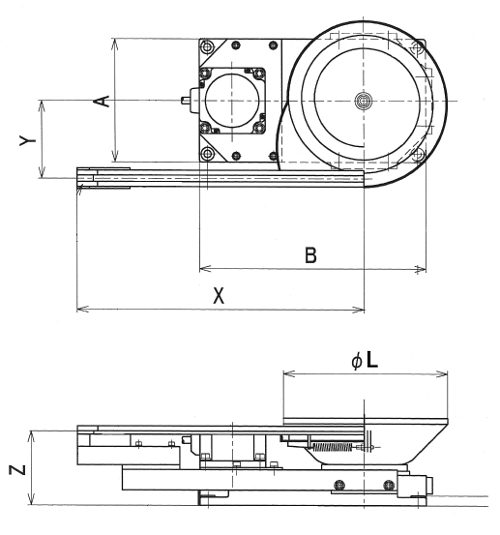

ボウル・フィーダ　NB100～800_皿ボウル_図面

小型 Ａ Ｂ Ｘ Ｙ Ｚ Ｈ φＬ
NB-100 100 180 250 65 58 76 130
NB-125 125 225 300 80 70 80 180
NB-150 150 275 350 100 80 88 225
NB-200 200 350 400 140 110 108 300
NB-100～200は、ＤＣブラシレスモータ・ユニット（オリエンタルモータ）。

標準 Ａ Ｂ Ｘ Ｙ Ｚ Ｈ φＬ
NB-250 250 425 500 160 120 271 350
NB-300 300 525 600 210 145 403 450
NB-400 400 675 800 280 200 417 600
NB-250～800は、トラクションローラ減速機付モータ（住友重機械工業）。
