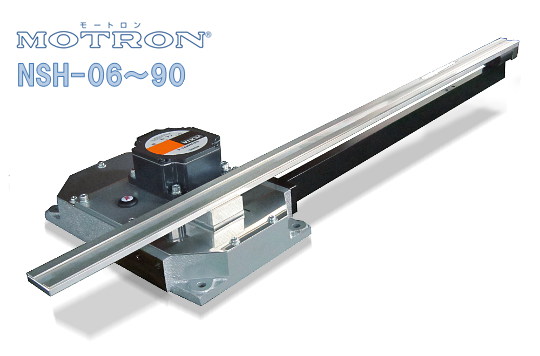

直進フィーダ NSH-06～90
特長
モータ駆動による機械系の振動で取扱が容易で、水平振動のため超薄物ワークの輸送が可能になります。
用途
- コンベアでは輸送できない異形部品のトラフ輸送に
- ボウルフィーダと組合せて従来のバネ式直進フィーダの代りに
- トラフ輸送で加熱・乾燥など炉内の部品輸送に
- 小型プレスなどへの部品整列・供給に
トラフについて
- トラフの材質は通常ステンレス（SUS304）としますが、アルミにタフラム処理したものが最適です。
- トラフが長い場合は、トラフガイドで支持します。この場合、固定トラフの取付が可能で、次工程と密着して接続したり、 直接ワークをピックアップすることもできます。
振幅について
- 振幅の変更はカムの取替により可能です。
- 大きい振幅で、低周波数で運転するのが水平非線形振動の特徴です。
| 型式 | 振 幅 | カ ム | NSH-06 | 1.5mm | L0.75P06 | NSH-25 | 2mm | L1.0P08 | NSH-90 | 4mm | L2.0P12 |
|---|
[注]標準以外の振幅のカムも用意しております。
仕 様
| 型式 | トラフ重量 | トラフ長さ | 輸送速度 | NSH-06 | ～0.6kg | 0.2～0.6m | ～1.5m/分 | NSH-25 | ～1.5kg | 0.3～1.5m | ～2.5m/分 | NSH-90 | ～3.5kg | 0.4～3.0m | ～4.0m/分 |
|---|

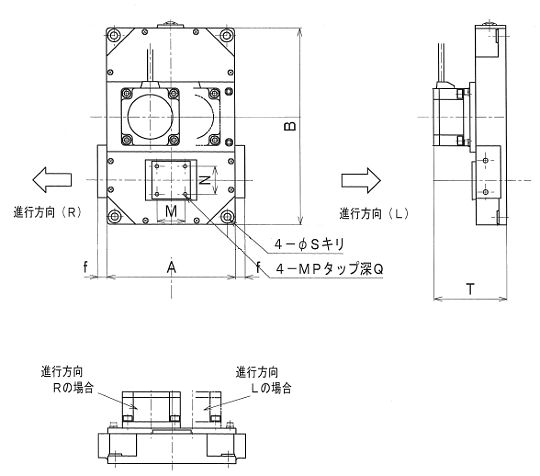

| Ａ | Ｂ | ｆ | Ｍ | Ｎ | Ｔ | NSH-06 | 100 | 165 | 7.5 | 22 | 18 | 72 | NSH-25 | 150 | 250 | 10 | 30 | 30 | 85 | NSH-90 | 200 | 310 | 15 | 44 | 44 | 113 |
|---|
