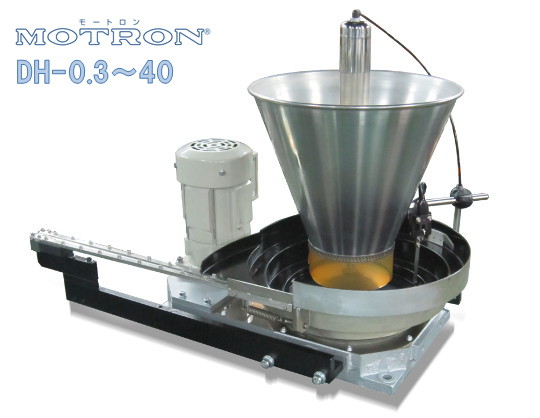

ボウル内ホッパ
特長
ワークはホッパの底部から自動供給されるため、転落などがなく、キズや騒音が殆んどありません。
ボウル内のため、スペースの問題がなく、既設のＭＯＴＲＯＮに取付、取外しがワンタッチ行えます。ホッパおよびボウル内のワークの変更、ホッパへのワークの投入位置が低いためワークの補給が容易です。
用途
- セラミック、ガラスやフェライトなど、チッピングやカケが問題となるワークの補給に。
- 多品種の部品供給の場合のワーク変更時間の短縮とワーク混入防止に。
- 限られたスペースでのホッパの取付に。

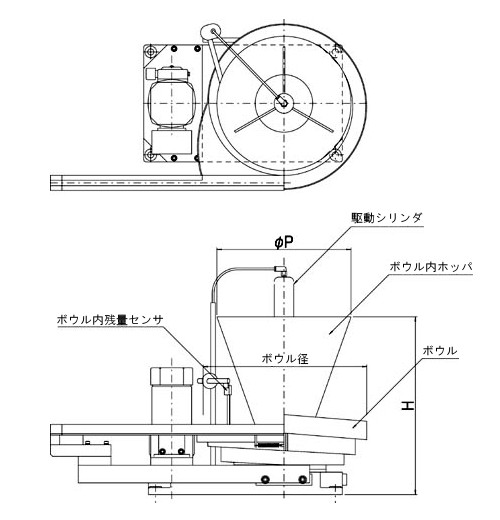

| 型式 | 容量 L | 使用本体 | ﾎﾞｳﾙ径 | φＰ | Ｈ | 駆動ｼﾘﾝﾀﾞ |
|---|---|---|---|---|---|---|
| DH-0.3 | 0.3 | NB-100 | φ120/φ130 | 95 | 130 | φ10×15st |
| DH-0.5 | 0.5 | NB-125 | φ150 | 120 | 180 | φ10×15st |
| DH-1 | 1.0 | NB-125 | φ180 | 140 | 210 | φ15×20st |
| DH-1.5 | 1.5 | NB-150 | φ200/φ225 | 160 | 240 | φ15×20st |
| DH-3 | 3.0 | NB-200 | φ250 | 200 | 310 | φ20×30st |
| DH-5 | 5.0 | NB-200 | φ300 | 245 | 330 | φ25×35st |
| DH-8 | 8.0 | NB-250 | φ350 | 280 | 390 | φ32×40st |
| DH-10 | 10 | NB-300 | φ400/φ450 | 320 | 450 | φ40×50st |
| DH-20 | 20 | NB-350 | φ500 | 400 | 550 | φ50×65st |
| DH-30 | 30 | NB-400 | φ550 | 440 | 600 | φ63×75st |
| DH-40 | 40 | NB-450 | φ600 | 490 | 650 | φ75×100st |
