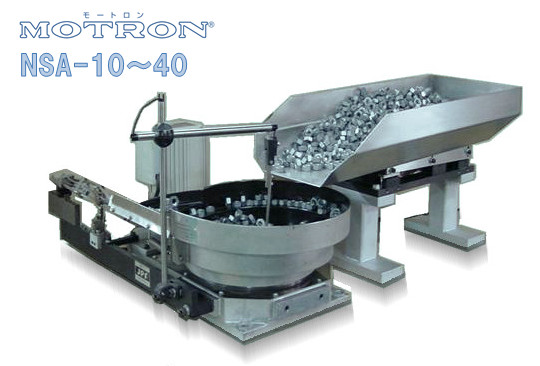

空圧式トラフ・ホッパ
特長
また、非常にコンパクトな構造ですので、装置への組み込みやトラフの取り付けが容易です。 従来の電磁式に比べて補給位置が低いため、重量のあるワークを補給する際の危険性を軽減します。
用途
- 鋳物や鋳造などの重量物の搬送にも最適。
- 多品種部品の補給が容易。
- 長いボルトなどの絡みも安定供給。
- ガイドを設けて長いトラフ輸送に。
- プレスなどの切りくずの排出に。
動画
| 型式 | 最大搬送量 | トラフ容量 (リットル) |
無負荷重量 | 供給空気圧 |
|---|---|---|---|---|
| NSA-10 | 10kg | 3 | 4.5kg | 0.5MPa |
| NSA-20 | 50kg | 10 | 10.5kg | |
| NSA-30 | 120kg | 30 | 21.0kg | |
| NSA-40 | 200kg | 80 | 45.0kg |

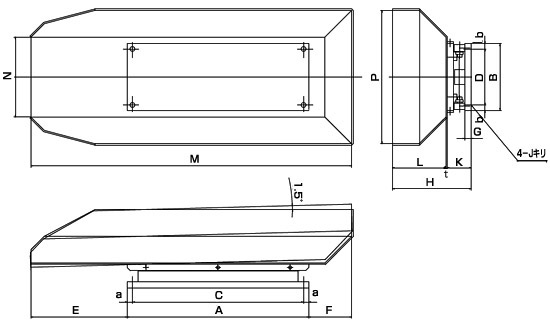

主要寸法
| 型式 | A | B | C | D | E | F | G | H | J | K | L | M | N | P | a | b | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSA-10 | 250 | 90 | 235 | 75 | 130 | 60 | 9 | 108.5 | 7 | 35 | 72 | 440 | 108 | 180 | 7.5 | 7.5 | 1.5 |
| NSA-20 | 350 | 125 | 330 | 105 | 170 | 80 | 12 | 147 | 9 | 45 | 100 | 600 | 150 | 250 | 10 | 10 | 2.0 |
| NSA-30 | 450 | 150 | 425 | 125 | 270 | 120 | 16 | 209 | 11 | 66 | 140 | 840 | 210 | 350 | 12.5 | 12.5 | 3.0 |
| NSA-40 | 550 | 200 | 520 | 170 | 440 | 210 | 19 | 282 | 13 | 78 | 200 | 1200 | 300 | 500 | 15 | 15 | 4.0 |
